Cálculo de estructuras dentro del proyecto de Ampliación de espacios para pistas de pádel y remodelación de las pistas de tenis y pádel existentes en las instalaciones anexas al Parque Marítimo del Mediterráneo

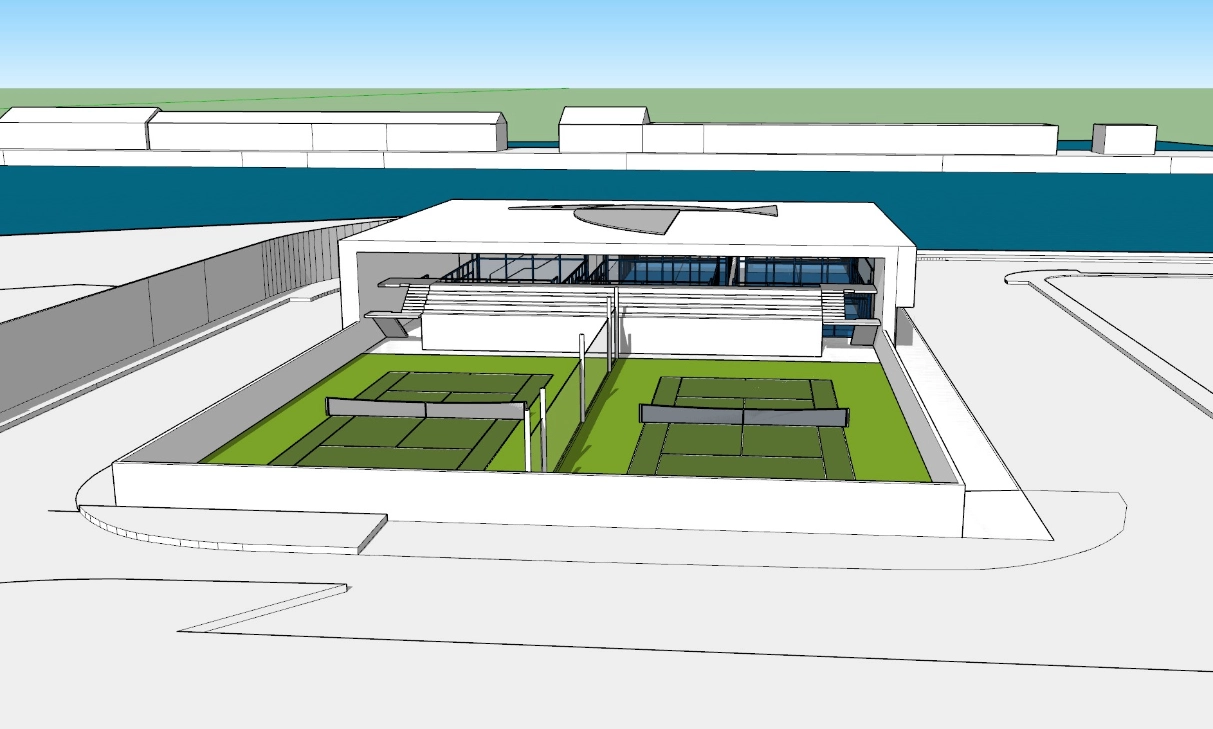

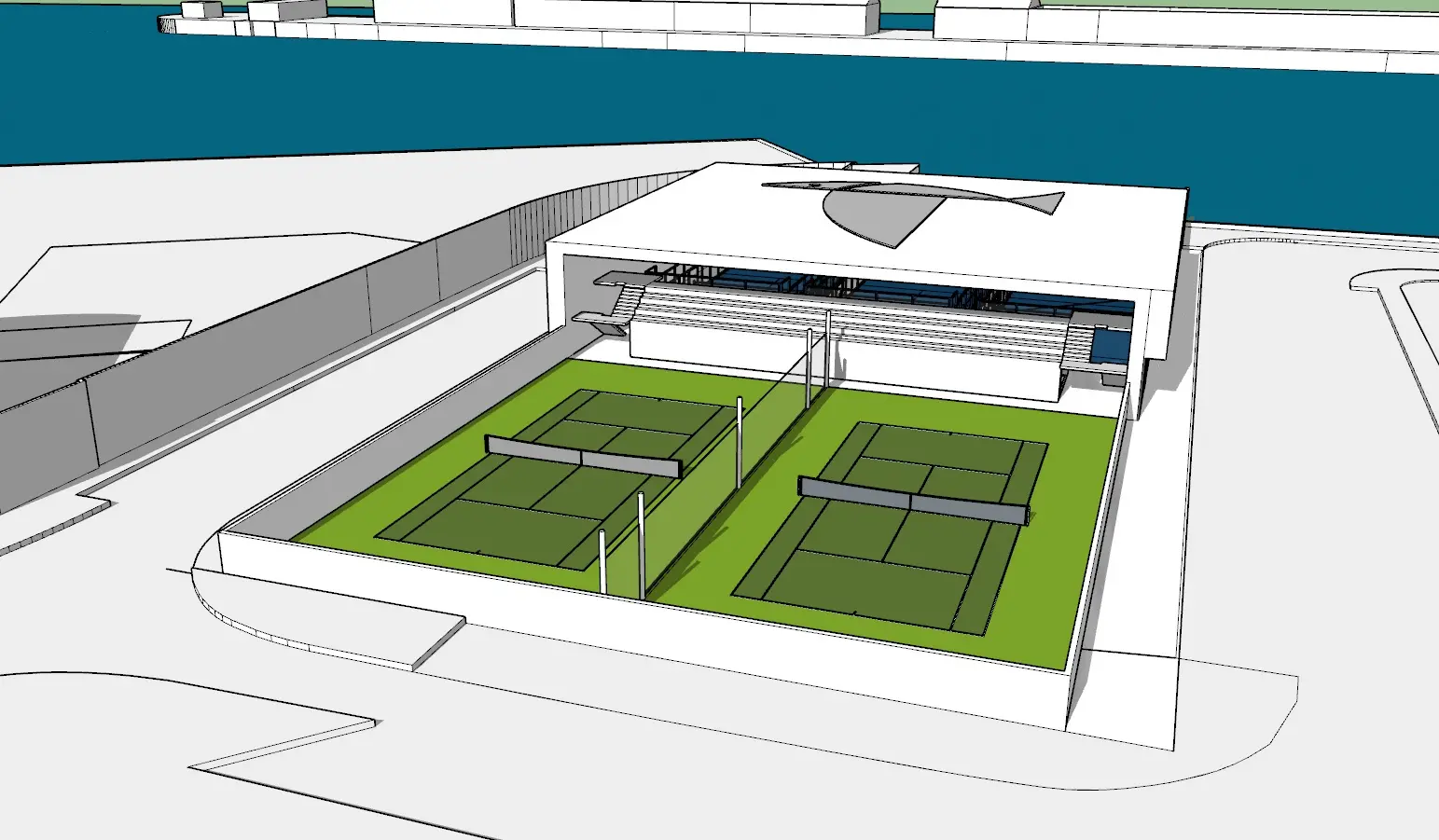

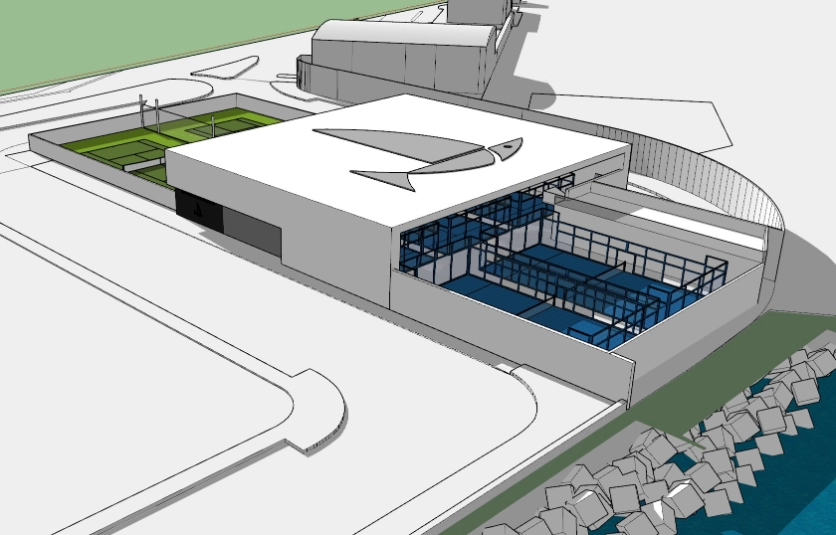

Con el objetivo de aumentar el número de días útiles para uso de las instalaciones, se prevé la construcción de una estructura metálica para cubrir las tres pistas de pádel existentes. Esta estructura se diseña de forma que se minimizan las actuaciones en el interior de las instalaciones, con el objetivo de evitar interacciones. Los pilares se situarán en el exterior de los cerramientos existentes, para evitar afectar al uso de las gradas situadas entre las pistas de pádel y las de tenis.

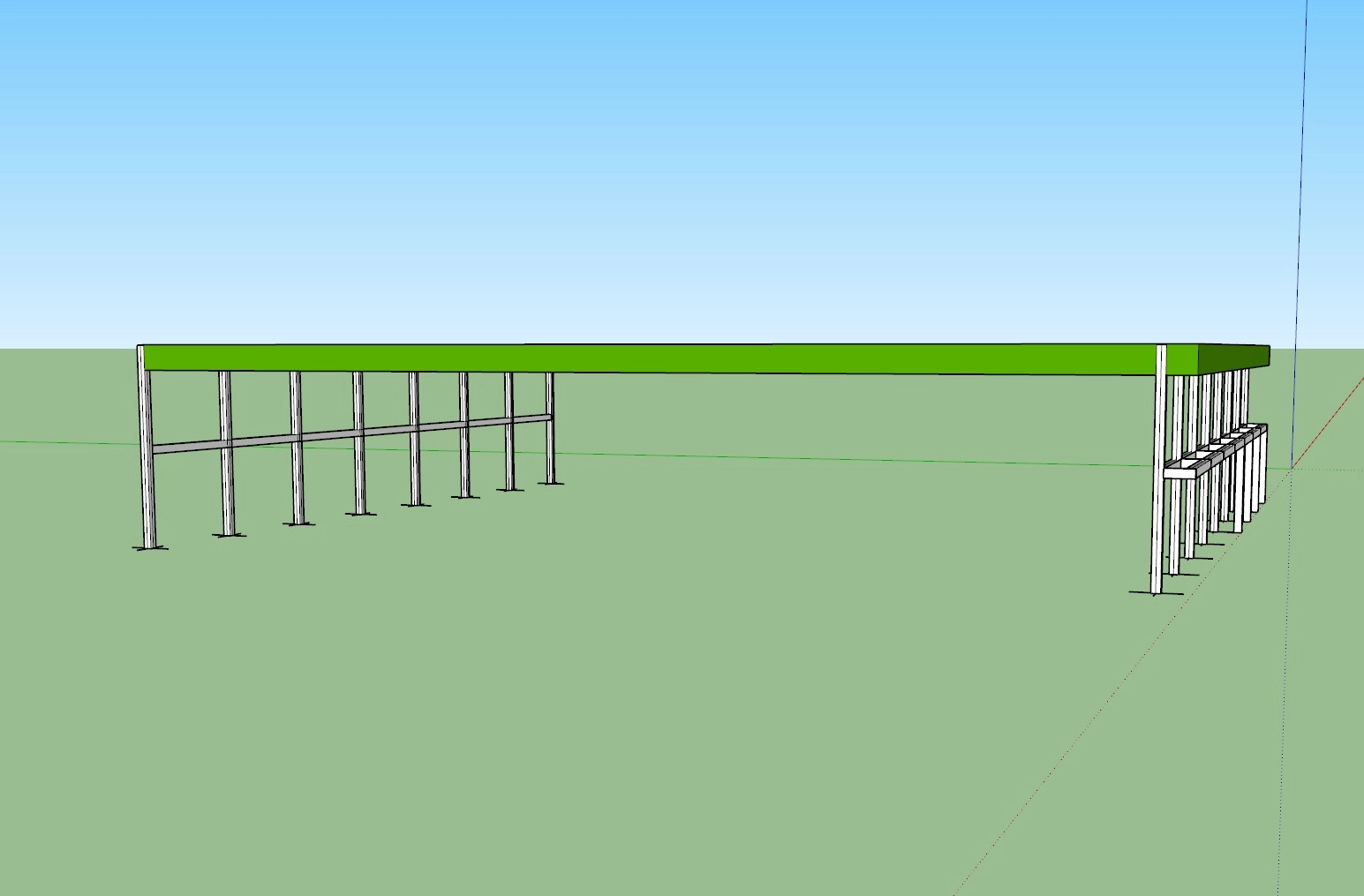

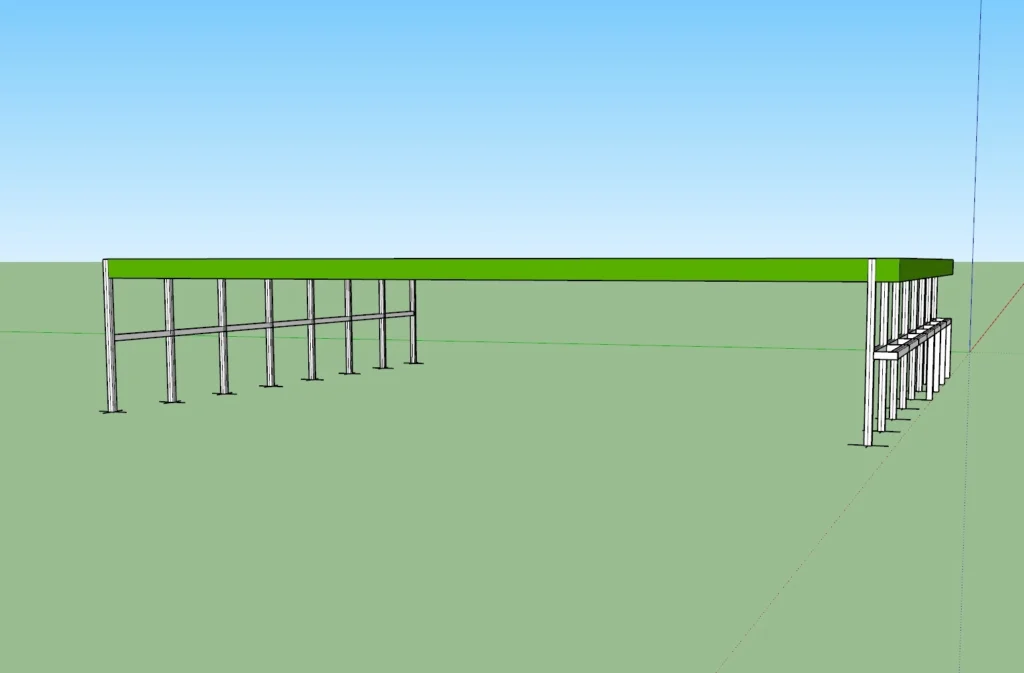

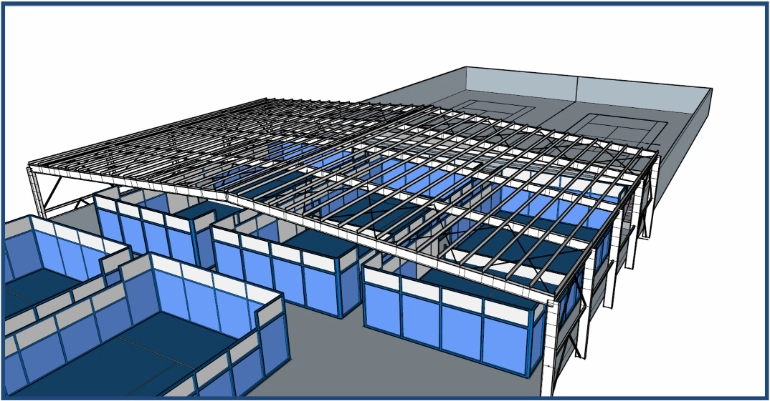

Just Solutions realiza en 2018 el diseño y cálculo estructural de esta cubierta ligera con estructura metálica, compuesta por pórticos con pilares y jácena de secciones armadas en doble T y correas en acero conformado de la serie CF. La luz exterior de los pórticos es de 38.05 metros, oscilando la altura de estos, desde el nivel de las pistas hasta cubierta terminada, entre 8.00 y 6.95 metros. Siendo de 35.00 la dimensión longitudinal en planta resulta una pendiente en esa dirección del 3% para la evacuación del agua de lluvia. Se recurre a una cimentación profunda mediante micropilotes inclinados y verticales, anclados en encepados arriostrados longitudinalmente.

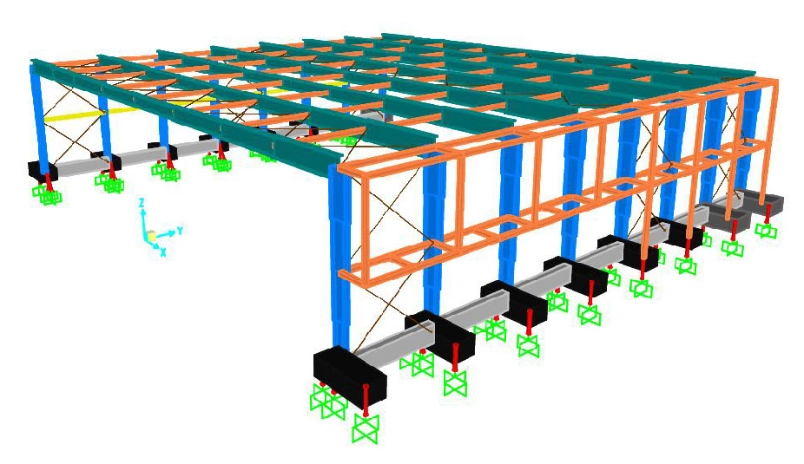

Para su elaboración se ha utilizado el software SAP2000, programa de elementos finitos con interfaz gráfico 3D orientado a la solución de estructuras de singularidad geométrica y de condicionantes, desarrollado por CSi SPAIN.

El PEM estimado es de 383.656,00 €.
