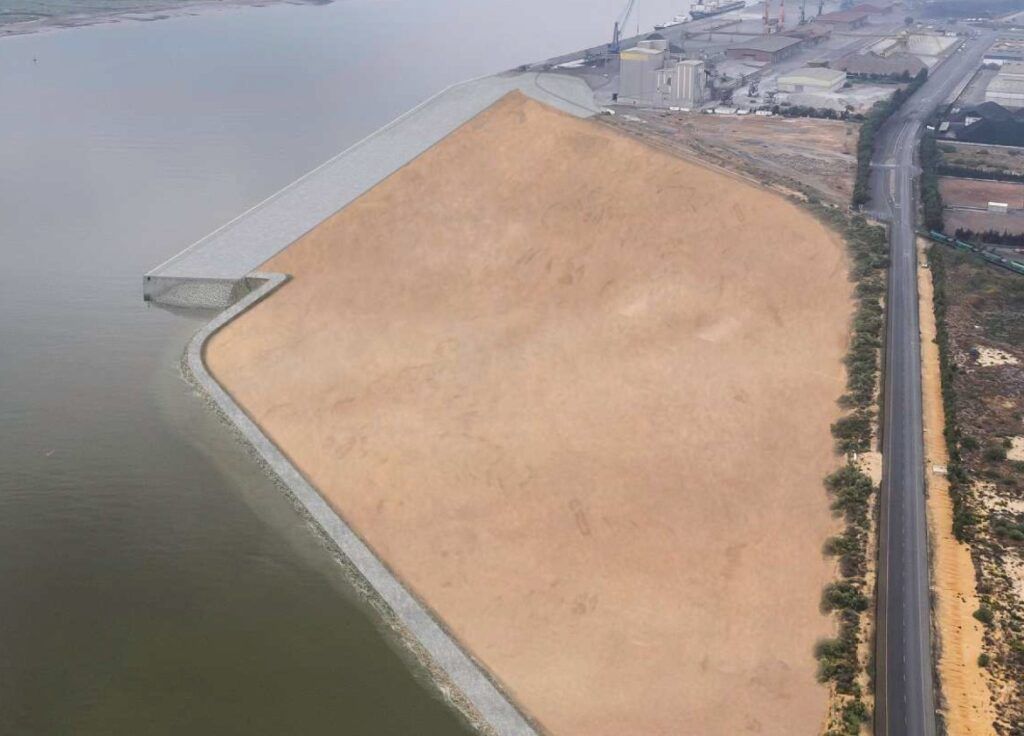

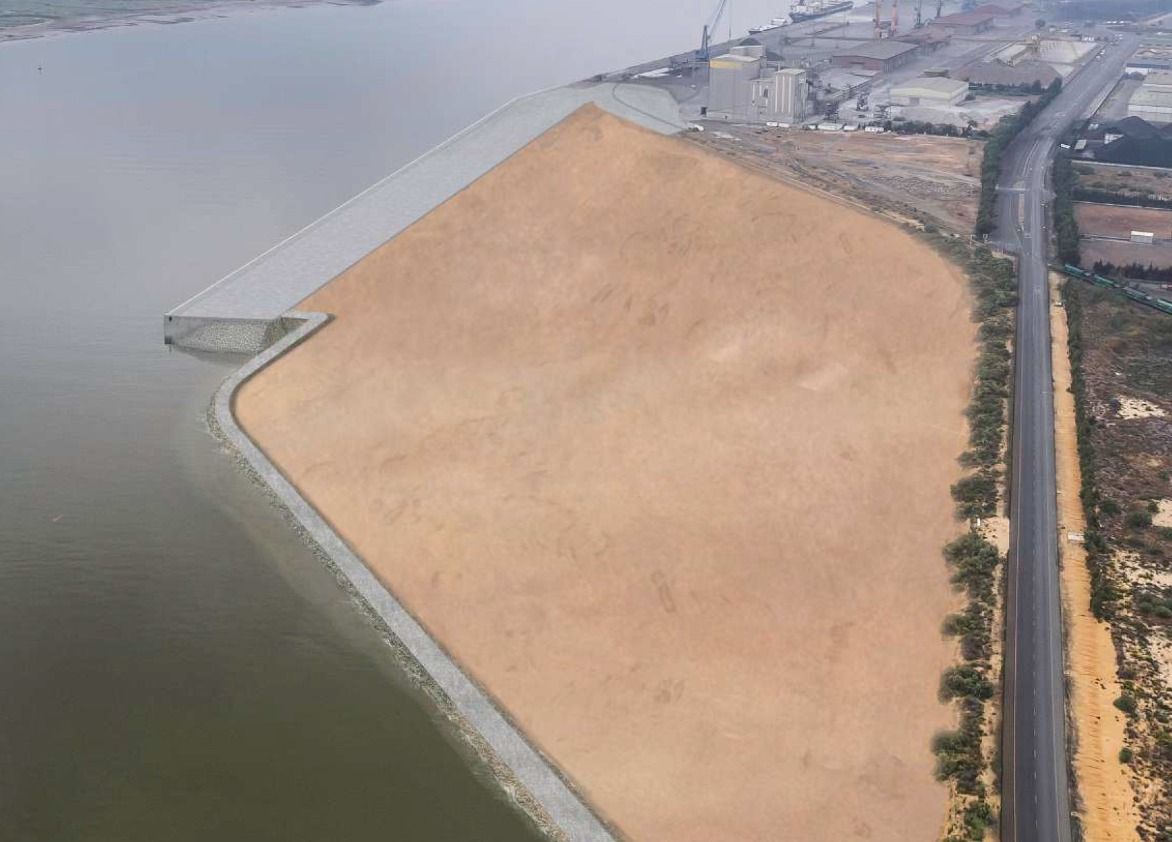

Modelización en PLAXIS de la ampliación sur del muelle Ingeniero Juan Gonzalo en el Puerto de Huelva

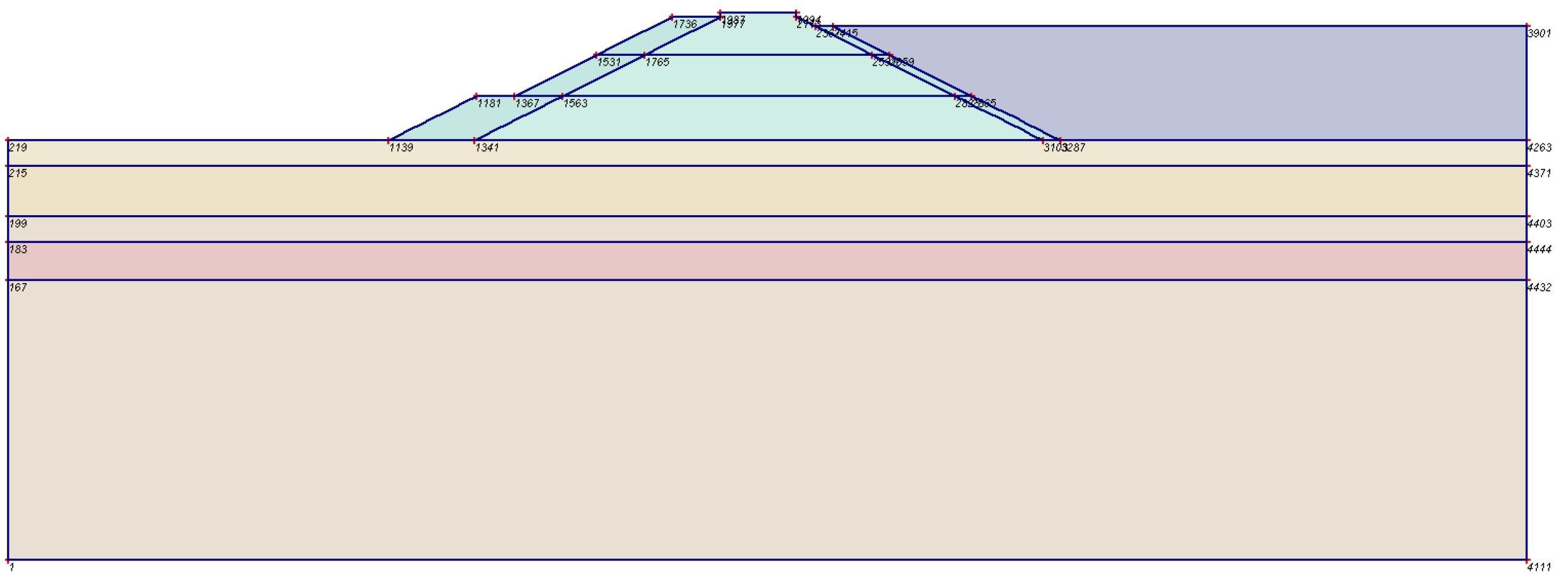

Con el objetivo de la obra de licitación de “Ampliación sur del muelle Ingeniero Juan Gonzalo en el Puerto de Huelva” se requiere la verificación de los cálculos estructurales del dique de cierre portuario. El análisis se basa en la sección tipo B-B, empleando el modelo constitutivo Mohr-Coulomb para siete materiales distintos —desde arenas marrones oscuras hasta escollera y relleno— con condiciones drenadas y no drenadas según corresponde a cada nivel geotécnico. La construcción se simula en cinco fases consolidativas que abarcan desde los primeros 3,50 m hasta la cota de coronación +6,00 m, con un período total de explotación de 1.000 días.

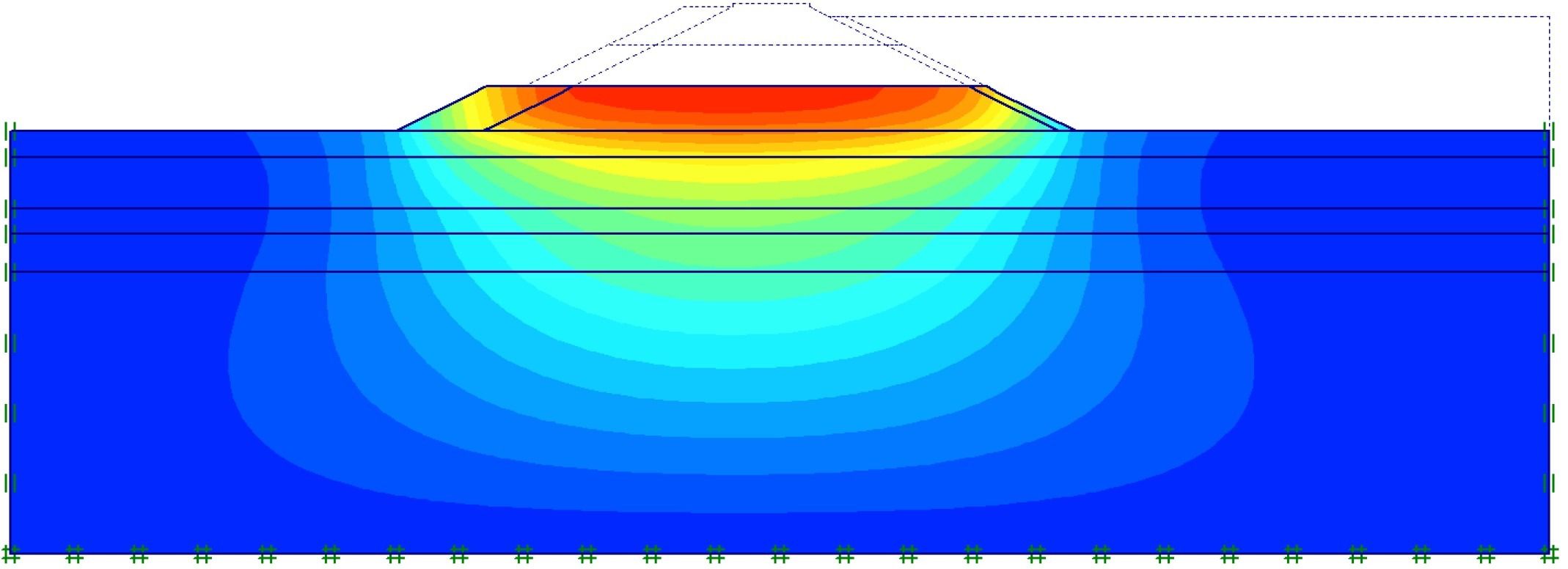

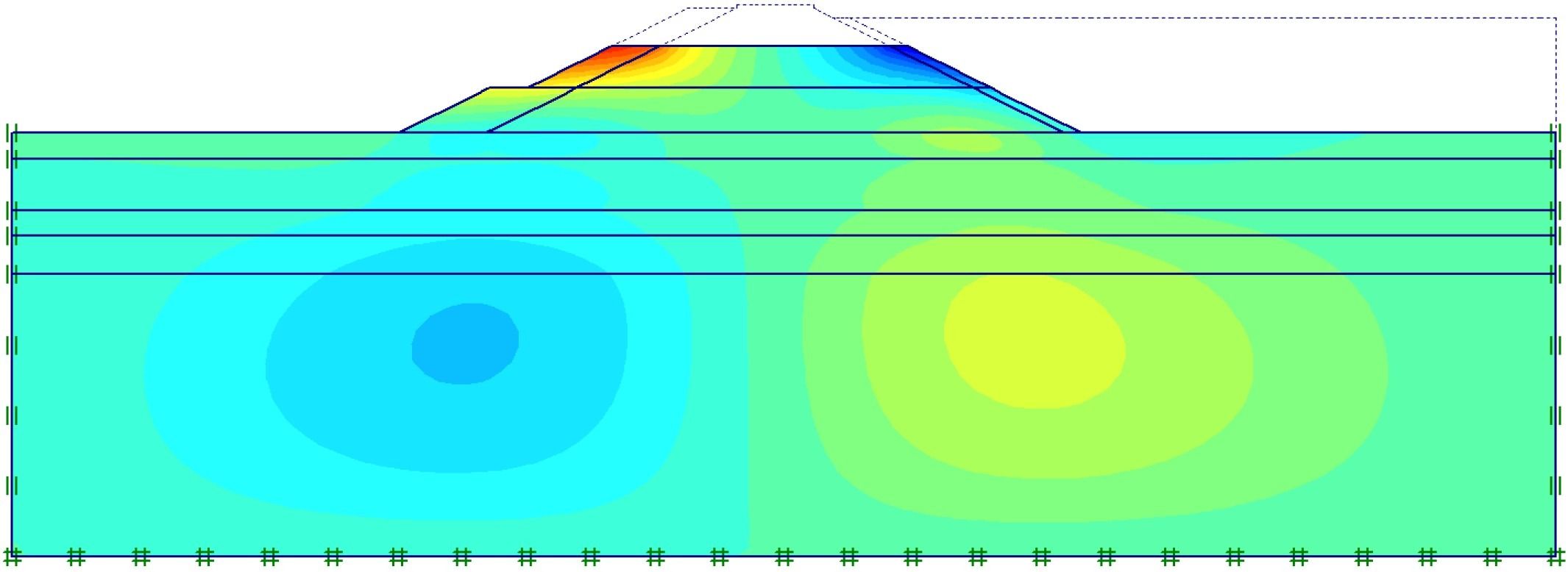

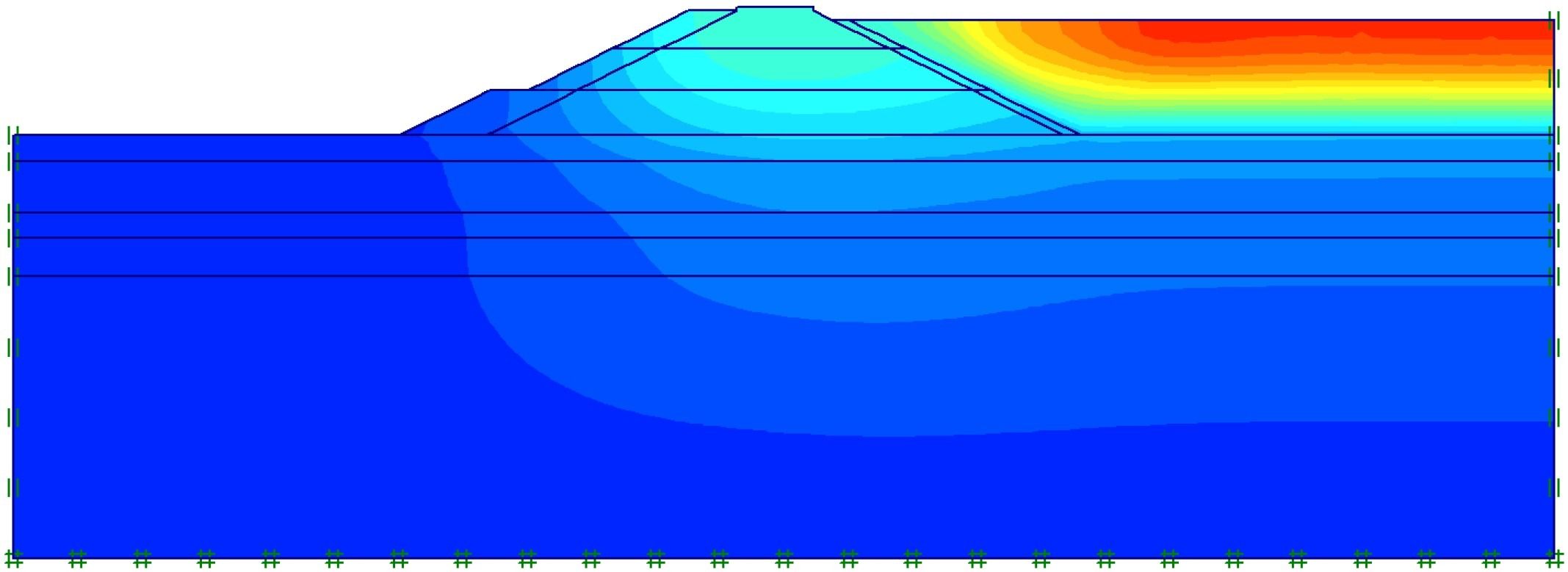

El análisis comprende tres escenarios de cálculo progresivamente optimizados: la verificación del proyecto original, el recálculo con parámetros reales ensayados del material de cantera procedente de Fuente de la Zorra (Gibraleón), y la modelización de una sustitución de 2,00 m del nivel blando superficial por todo-uno de cantera. Los coeficientes de seguridad obtenidos mediante reducción Phi/c evolucionan favorablemente en cada escenario: superando en todos los casos refinados los umbrales normativos de 1,30 y 1,10 respectivamente.

Just Solutions realiza en 2014 estos trabajos, concluyendo que la combinación de materiales de cantera ensayados y la mejora puntual del terreno de cimentación garantiza la estabilidad de la estructura tanto en condiciones normales de explotación como ante solicitaciones sísmicas.

Para su elaboración se ha utilizado el software PLAXIS 2D Professional, programa de elementos finitos especializado en el análisis geotécnico de deformaciones y estabilidad de suelos y rocas bajo condiciones estáticas, dinámicas y de consolidación, desarrollado por Bentley Systems.
